1、概述
在多晶硅，煤化工，电厂除灰，泥浆和锅炉排渣的物料输送管道中，阀门密封件不仅受到密封辅助件的滑动摩擦和磨损的影响，还承受高速运转。高温，高硬度，气固两相混合物和高压的影响流体引起的闪蒸和气蚀会导致损坏并加剧阀门故障。因此，在严苛的工作条件下，例如粉末输送中，耐磨性已成为阀门的重要性能评估指标。
2、分析
根据摩擦的条件和机理，存在许多不同形式的磨损，例如磨料磨损，粘着剂磨损，疲劳磨损和腐蚀磨损以及侵蚀磨损。
表征材料耐磨性能的常用参数包括磨损量，磨损率，磨损程度，耐磨性和相对耐磨性。耐磨材料磨损的基本要求是，物体的表面必须具有较高的硬度（表面硬度应超过磨料的硬度），同时，在工作温度下应具有良好的抗氧化性。控制或***小化磨损的有效方法是提高材料的硬度和耐磨性。烧结碳化钨具有高强度和高表面光洁度。当与其他材料配对时，摩擦系数小于钢的摩擦系数，可以显着降低接触表面的摩擦并有效降低操作扭矩。
3、特点
整体烧结碳化钨硬质合金是通过在高温下加热钨和碳的混合物制成的。大多数碳化钨具有高硬度，其显微硬度仅次于金刚石。熔点为2870℃，沸点为6000℃，相对密度为15.63（18℃）。 ），在高温下不易分解，并且具有良好的抗氧化性。现场使用的调查表明，碳化钨在磨蚀磨损，侵蚀磨损和磨损条件下的耐磨性是工具钢，不锈钢，铁和黄铜的100倍，其刚度是钢的2至3倍。它是铸铁和黄铜的4-6倍，其抗冲击性与硬化工具钢相似。
4、申请

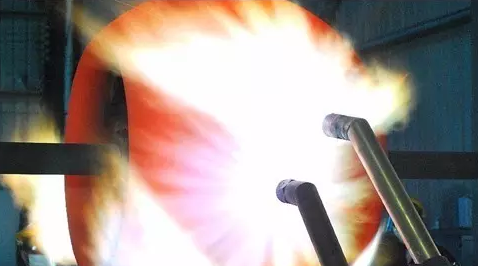

在高温，高压，强腐蚀性和含固体颗粒的浆液和粉末等煤气化和多晶硅等工作条件下，通常使用硬密封球阀，文丘里黑水控制阀，粉煤控制阀，碟形阀滑动阀的阀瓣和阀座分别喷涂碳化钨硬质合金以形成密封对。因为碳化钨喷涂涂层的厚度小于2mm，所以硬度小于60HRC，并且涂层与基底之间的结合力小于1000psi。喷涂通常在10000℃的高温条件下进行，操作和施工条件苛刻。该阀的使用寿命难以保证10,000次循环，无法满足煤化工浆料和多晶硅粉的长期稳定生产要求。另一方面，喷涂碳化钨的强度主要由基材提供。当两种材料的线膨胀系数大时，使用受到温度的限制，并且难以超过450℃。
|
